| APEX－2N群控熱工自動系統 |
|---|
 |
一、APEX－2N群控熱工自動系統概述 APEX－2N群控熱工自動系統是我公司引進日本技術研發制造的最新產品。APEX－2N群控熱工自動系統是以高檔微機為核心，配以高精度進口數字萬用表、進口低電勢掃描開關及管理軟件等構成的測控系統。操作者可在WinXP/UNIX/LINUX操作系統下方便地用鼠標進行全過程的操作，微機系統實時顯示檢定爐（或油槽、低溫槽等）的控溫曲線、溫度及檢定時間等參數。系統完全按照現行國家計量檢定規程進行數據處理，并能打印各種記錄表格、檢定證書，還可保留原始記錄以備將來查閱。系統完全實現了熱電偶和熱電阻檢定過程的全部自動化，即：自動控溫、自動檢定、自動數據處理、自動打印檢定結果、自動保存升溫曲線。使操作者的勞動強度大大降低，并提高了檢定的工作質量。本裝置還提供了該系統的認證程序以及數據文件管理程序，為操作者對系統的認證和檢定結果的歸檔、檢索和查詢提供了方便。 用途：APEX－2N群控熱工自動系統可以用于檢定各種工業用熱電偶、熱電阻、膨脹式溫度計、玻璃液體溫度計、雙金屬溫度計、壓力式溫度計。 二、技術指標 1. 掃描開關寄生電勢：≤0.4μV； 2. 準確度： 電勢測量不確定度 ≤0.01%； 電阻測量不確定度 ≤0.01％； 熱電偶檢定不確定度 ≤1.2℃； 熱電阻檢定不確定度 ≤0.05℃； 電勢測量誤差：≤±0.005%； 電阻測量誤差：≤±0.01%； 3. 分辨力：電勢：0.1μV 電阻：0.1mΩ； 4. 控溫準確度：檢定熱電偶時溫度偏離檢定點不超過±5℃； 檢定熱電阻時溫度偏離檢定點不超過±2℃； 5. 恒溫穩定度：熱電偶檢定過程恒溫后，爐溫變化率≤0.2℃/min； 熱電阻檢定過程恒溫后，油槽溫度變化率≤0.04℃／10min； 6. 檢定溫度：熱電偶300～1600℃任意整5℃點 ； 熱電阻0～300℃任意整10℃點； 7. 檢定支數：熱電偶（阻）每個模塊可同時檢定1～10支。 8. 可檢定熱電偶類分度號：S、K、E、R、B、T、N、J； 9. 可檢定熱電阻類分度號：Pt100、Pt50、Pt10、Cu100、Cu50、BA1、 BA2、G； 10. 平均每個檢定升溫及檢定時間：約30分鐘。 三、主要配置 APEX－2N群控熱工自動系統主要有主控箱、進口數表、檢定爐、低溫槽、油槽、熱工計量管理系統軟件等部分組成。（見圖）

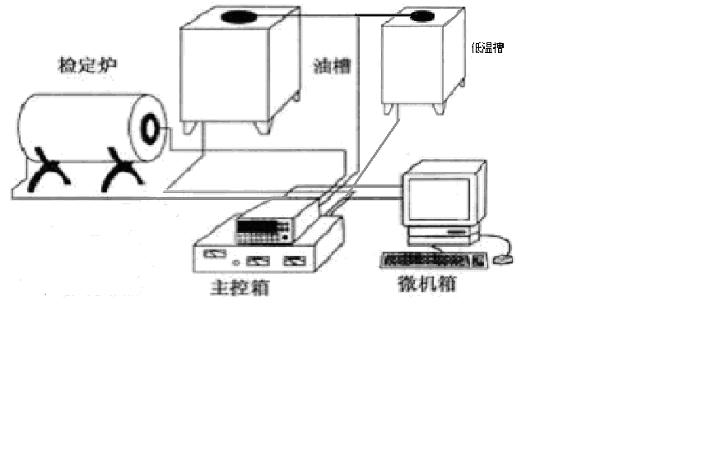

APEX－2N群控熱工自動系統結構示意圖 1、 主控機箱 主控機箱由低電勢掃描器/控制器、控溫儀表等子系統共同構成。采用日本進口的低電勢鍍銀掃描開關，寄生電勢小并且穩定；采用德國進口可控硅，并采用移相觸發方式，控溫穩定、抗干擾性強；測量線采用屏蔽電纜，數據傳輸穩定可靠，抗干擾性強。 四、系統主要特點 1. 整機引進國外先進技術，產品匹配高配置進口元器件及芯片：采用日本進口的低電勢鍍銀掃描開關；采用德國進口的抗干擾性強的可控硅；數據傳輸更可靠、穩定。 2. 顯示直觀、操作簡便 完全在WinXP/UNIX/LINUX操作平臺下運行,鼠標點擊操作。符合Windows環境的操作習慣，視窗界面，下拉式菜單，使用鼠標選擇輸入參數和進行過程操作，功能強大，使用方便、靈活、快捷。在檢定過程中顯示器實時顯示檢定爐（或油槽、水槽等）的溫度變化曲線、檢定爐（油槽、水槽）溫度、檢定點溫度、檢定進程、冷端溫度、控溫偶的毫伏值（控溫熱電阻的電阻值）和檢定時間。 3. 功能齊全，配置靈活 可以檢定各種分度號的廉金屬熱電偶和貴金屬熱電偶以及各種分度號的熱電阻；可以檢定兩線制(四線制)和三線制熱電阻；具有多種冷端補償方式，備有零點，輸入室溫和冷端自動跟蹤補償三種方式供操作者選擇；使檢定結果更正確；具有手動/自動切換功能，提供特殊情況下操作手段。 4. 高精度，高分辨率 配置原裝計算機和美國六位半數字多用表,準確度達0.005%，分辯力0.1μV；0.1mΩ。數表與計算機的數據傳輸可靠，數據處理速度快，界面清晰，易懂。 5. 自動化程度高、標準化程度高、檢定時間短 檢定過程連續自動控溫、自動檢定、自動進行數據處理，自動打印各種檢定記錄和檢定證書。熱電偶、熱電阻的檢定過程、數據處理、檢定記錄和檢定證書完全符合國家計量檢定規程JJG-351-96；JJG-229-98規程和90溫標宣貫手冊的要求。 6. 具有系統認證測試功能 系統備有熱電偶、熱電阻檢定裝置本身的認證測試模塊，可自動對裝置檢定熱電偶、熱電阻的總不確定度、重復性誤差以及檢定爐和油槽的溫場進行認證測試， |
